Les pendentifs et élingues Barry sont offerts dans une gamme de longueurs, de configurations et de capacités de charge de travail, pour les opérations militaires, de services publics et d'intervention d'urgence. Des configurations spécifiques à l'application et personnalisées sont disponibles sur demande.
Caractéristiques principales
- Construction en cordage synthétique haute résistance
- Conception équilibrée en torsion pour un levage stable
- Disponibles avec différentes capacités de charge admissible
- Longueurs et configurations personnalisables
- Élingues et assemblages compatibles
- Conçues pour les opérations exigeantes de levage de charges externes par hélicoptère
Applications
- Logistique militaire et opérations sous élingue
- Travaux de services publics et lignes électriques
- Construction aérienne et infrastructures
- Interventions d'urgence et secours
- Lutte contre les incendies et opérations forestières
Produits disponibles
(Des produits personnalisés et adaptés peuvent être fabriqués sur demande)
| No. pièce | NSN | Longueur | Poids | Charge de travail (lb) | Description |
|---|---|---|---|---|---|
| Pendentifs pour hélicoptère | |||||
| BOS-14-K7 | 4020-01-337-3185 | 4'-10" | 15,8 lb | 25 000 | Pendentif avec œil supérieur de 11" et œil inférieur de 17,312". Aéronefs compatibles : CH-47 Chinook, CH-53 Super Stallion, UH-60 Black Hawk |
| DSG-5-11K | 4020-01-365-3115 | 4'-10" | 10,5 lb | 11 000 | Pendentif avec œil supérieur de 11" et œil inférieur de 17". Aéronefs compatibles : CH-47 Chinook, UH-60 Black Hawk, UH-1 Huey |
| DSG-13-10K | TBD | 13'-0" | 29 lb | 10 000 | Pendentif avec crochet pivotant, tube rigide, matériaux non conducteurs. Aéronefs compatibles : CH-148 Cyclone (MDN) |
| MK-105 | 1450-00-414-7172 * 1450-01-219-4360 |
12'-0" | 18,2 lb | 6 000 | Pendentif universel avec option d'ajouter 1 à 6 élingues. Aéronefs compatibles : MH-60 Seahawk, CH-53 Super Stallion |
| Élingues (pour pendentif MK-105) | |||||
| Élingue /Courte | 1450-01-219-1494 | 7'-9-3/4" | — | 4 000 | Élingue courte en nylon. Crochet pivotant de sécurité à une extrémité, œil de 10" à l'autre extrémité. Se fixe au pendentif MK-105. |
| Élingue /Longue | 1450-01-219-4360 | 10'-8-3/4" | — | 4 000 | Élingue longue en nylon. Crochet pivotant de sécurité à une extrémité, œil de 10" à l'autre extrémité. Se fixe au pendentif MK-105. |
* Le NSN se terminant par 7172 inclut le pendentif et les élingues. Actuellement en révision pour variance.
Disponibles en plusieurs longueurs, capacités de charge, types de terminaisons et configurations de tubes de protection. Contactez notre équipe pour discuter des exigences de votre appareil et de votre mission.
Note : L'apparition d'informations visuelles du Département de la Défense des États-Unis (DoD) n'implique ni ne constitue une approbation du DoD.
Élingues de liaison pour charges externes d'hélicoptère — FAQ et guide technique
Les élingues de liaison pour charges externes d'hélicoptère Barry sont des assemblages spécialement conçus pour connecter de manière sécuritaire des charges suspendues à un hélicoptère en vol stationnaire lors d'opérations de levage aérien. Fabriquées en cordage synthétique haute résistance et à torsion équilibrée, ces assemblages prolongent la portée effective du crochet de l'hélicoptère — permettant aux équipes au sol de positionner l'œil de levage en toute sécurité pendant que l'appareil maintient son vol stationnaire au-dessus de la charge.
Cette page répond aux questions techniques et opérationnelles les plus fréquentes sur les élingues de liaison Barry, notamment en ce qui concerne la sélection de la configuration, les capacités de charge admissible, les options de personnalisation et la compatibilité avec différents appareils et types de missions.
Foire aux questions
Qu'est-ce qu'une élingue de liaison pour charges externes d'hélicoptère?

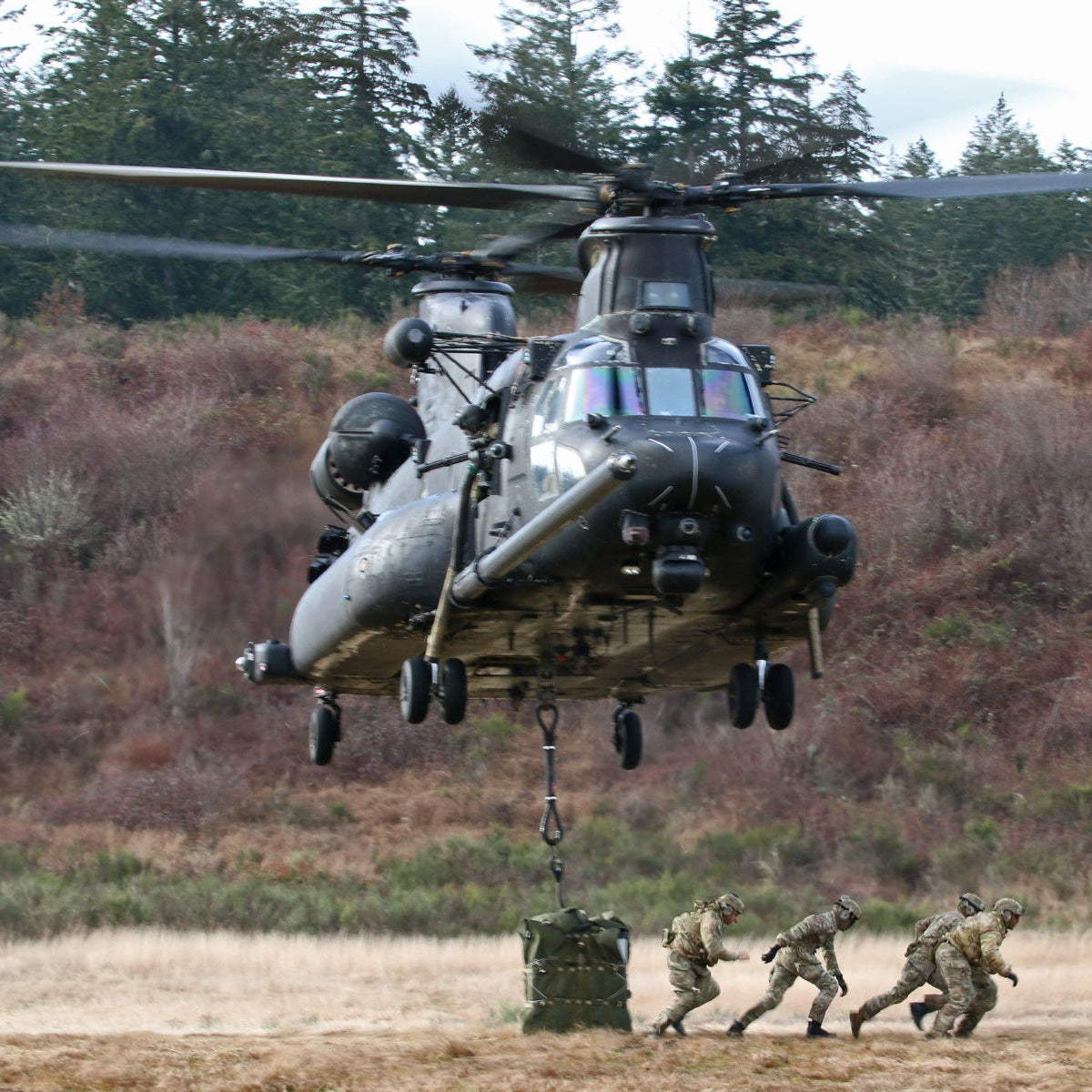

Une élingue de liaison pour charges externes d'hélicoptère est un assemblage de cordage qui s'étend vers le bas depuis le crochet de levage de l'hélicoptère, permettant au personnel au sol d'atteindre et d'engager en toute sécurité l'œil de levage de la charge suspendue pendant que l'hélicoptère est en vol stationnaire au-dessus. L'élingue maintient les équipes au sol à une distance sécuritaire du souffle rotor et offre un point de connexion stable et contrôlé.
Qu'est-ce qu'une branche d'élingue et comment s'utilise-t-elle avec les élingues de liaison?
Les branches d'élingue sont des composants individuels de cordage ou de gréement qui s'attachent à la charge et convergent vers une maille maîtresse ou un émerillon. Utilisées conjointement avec une élingue de liaison, elles forment la partie inférieure du système de gréement — répartissant la charge sur plusieurs points d'ancrage et fournissant la géométrie nécessaire à un levage aérien stable. Barry propose des branches d'élingue compatibles, conçues pour fonctionner en parfaite harmonie avec nos assemblages d'élingues de liaison.
De quels matériaux les élingues de liaison Barry sont-elles fabriquées?
Les élingues de liaison Barry sont fabriquées en cordage synthétique haute résistance sélectionné pour ses propriétés de résistance, de flexibilité, de légèreté et de résistance à la torsion. La construction équilibrée en torsion minimise la rotation de la charge lors des levages aériens — un facteur critique pour la stabilité de la charge et la sécurité des équipes.
Quelles capacités de charge admissible (CLA) sont disponibles?
Barry propose des élingues de liaison dans une gamme de capacités de charge admissible standard pour répondre aux différentes exigences d'aéronefs et de charges. Des configurations CLA personnalisées sont également disponibles. Contactez notre équipe pour discuter de vos besoins spécifiques en matière de levage et nous vous recommanderons l'assemblage approprié.
Les élingues de liaison peuvent-elles être personnalisées pour un hélicoptère ou une mission spécifique?
Oui. Les élingues de liaison pour charges externes d'hélicoptère Barry sont entièrement personnalisables. Les options incluent la longueur totale, la longueur du tube de guidage, le type et la taille des terminaisons, la configuration des manchons de protection et la capacité de charge admissible. Que vous opériez avec un hélicoptère militaire de levage lourd, un appareil utilitaire ou une plateforme d'intervention d'urgence, Barry peut concevoir l'assemblage pour correspondre à l'interface de crochet de votre appareil et à votre profil de mission.
Pour quels types d'opérations les élingues de liaison Barry sont-elles utilisées?
Les élingues de liaison Barry sont utilisées dans un large éventail d'opérations de levage externe par hélicoptère, notamment :
- Logistique militaire et opérations de charge sous-élingue
- Construction et entretien de lignes de transport d'énergie
- Construction aérienne et projets d'infrastructure
- Interventions en cas de catastrophe et opérations de secours d'urgence
- Lutte contre les incendies de forêt et support aux opérations forestières
- Recherche et sauvetage (SAR) et support aux opérations spéciales
Les élingues de liaison Barry sont-elles compatibles avec les crochets de levage aux normes OTAN?
Les élingues de liaison Barry peuvent être configurées pour s'interfacer avec une large gamme de crochets de levage, y compris ceux répondant aux normes OTAN. La taille et la géométrie des terminaisons peuvent être spécifiées au moment de la commande pour assurer la compatibilité avec le crochet de votre appareil. Contactez-nous pour confirmer la compatibilité avec votre modèle d'aéronef spécifique.
Qu'est-ce qu'un tube de guidage et pourquoi est-il important?
Un tube de guidage est un manchon rigide ou semi-rigide positionné le long de la partie supérieure de l'assemblage. Il rigidifie la section supérieure du cordage, facilitant ainsi le contrôle et la direction de l'œil de levage vers le crochet de l'hélicoptère par les équipes au sol lors de la séquence d'accrochage. Le tube de guidage est un élément de sécurité essentiel qui réduit le risque que l'élingue ne s'emmêle ou ne s'affaisse lors de l'engagement.
Comment choisir la bonne longueur d'élingue de liaison?
La longueur de l'élingue de liaison est déterminée par le type d'hélicoptère spécifique, la garde nécessaire entre la charge et l'appareil, ainsi que l'environnement opérationnel. L'équipe technique de Barry peut vous aider à calculer la longueur correcte de l'assemblage en fonction des spécifications de votre aéronef et des exigences de votre mission. Des longueurs personnalisées sont disponibles au-delà des offres standard.
Comment faire une demande de prix pour des élingues de liaison ou des branches d'élingue?
Vous pouvez soumettre une demande de prix directement depuis la page produit. Nos spécialistes vous contacteront pour discuter du type d'aéronef, du profil de mission, de la CLA requise, de la longueur souhaitée et de toute exigence de configuration particulière. Barry a l'expérience d'accompagner les processus d'approvisionnement militaires et peut fournir la documentation requise.
